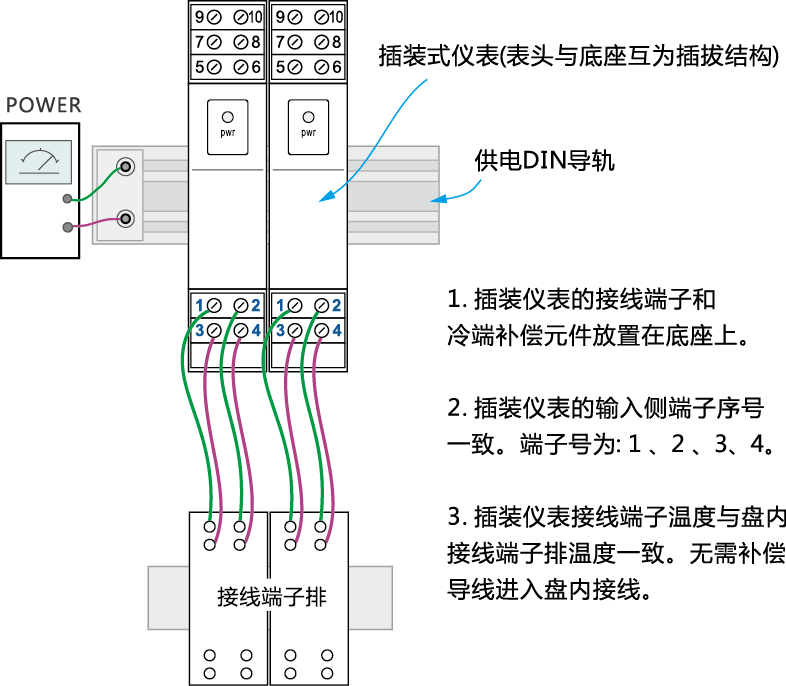

标准仪表盘和温度补偿的复杂关系的解决方式制约仪表盘标准化有两个难点； 1，是盘内通道仪表的输入、输出的端子序号应该全部一致。 2，是盘内（除盘底端子排）之外没有热电偶补偿导线。 DS和XS系列隔离器（安全栅）提出的一种解决方案是： 将插装式通道仪表接线端子和冷端补偿元件放置在底座上，在底座与表头之间建立起温差的隔离和缓冲区，如果仪表接线端子的温度和仪表盘对地槽的接线端子排温度一致，补偿导线就可以不进入盘内接线，在仪表输入端子序号一致的条件下，如图1。
盘内接线可以全部采用普通导线，实现仪表盘的可预接属性和标准化选型。如图2；
这种设计对仪表的改动不大，但结构必须是插装式，以此实现仪表的温升和冷端点的温度的缓冲，如果插装表没有把冷端补偿元件移植到端子上，就不具有该功能。卡装仪表没有该功能，但可以将热偶隔离器（或安全栅）安装位置尽量靠近盘底端子排来减少和补偿导线之间的温差，可以在一定程度上减少测量误差。如图3.
盘内温度、表内温度、端子温度三者的平衡是实现仪表盘标准设计安装和通用的必备条件，除了采用插装式隔离器（安全栅）之外，把通常采用的盘底接线端子排方式，改为右侧式安装，可以进一步减少补偿导线和插装表底座的距离，使补偿导线的冷端温度更接近于插装底座上的温度补偿元件的温度。如图4.

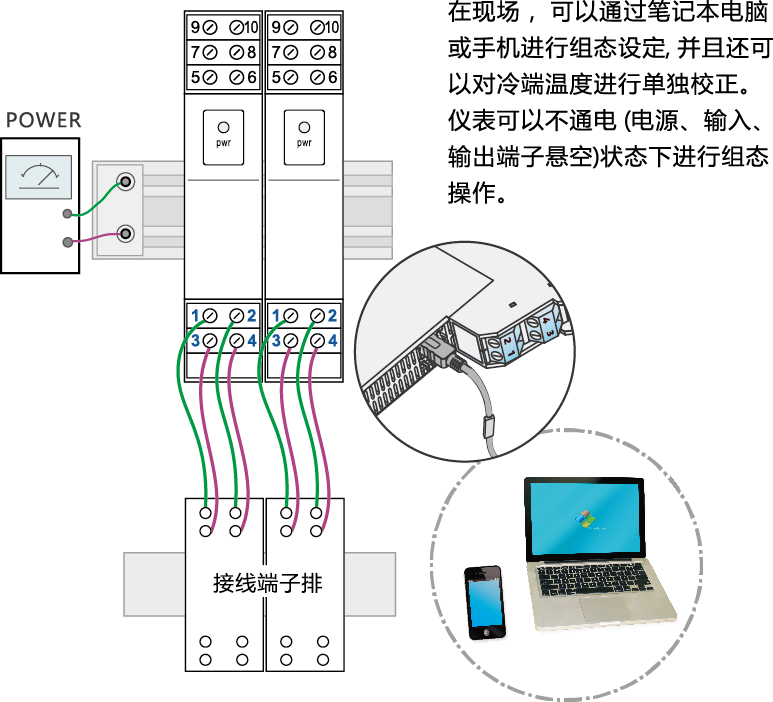

在对冷端补偿要求极高的应用场合，DS和XS系列隔离器（安全栅）还可以在现场通过手机或笔记本电脑对冷端温度进行单独校正。如图5.
|
|
|
